防火電線選購指南：CM、CMR、CMP規範詳細解析

什麼是CM、CMR、CMP防火等級？



北美地區依據不同的建築物需求，訂立了三種不同的電線防火等級：CM（Communications Cable）、CMR（Riser Cable）、CMP（Plenum Cable）。這些防火等級由美國國家電氣法規（NEC）定義，並受到UL（Underwriters Laboratories）的認證。每個等級有其特定的應用環境和防火測試要求。

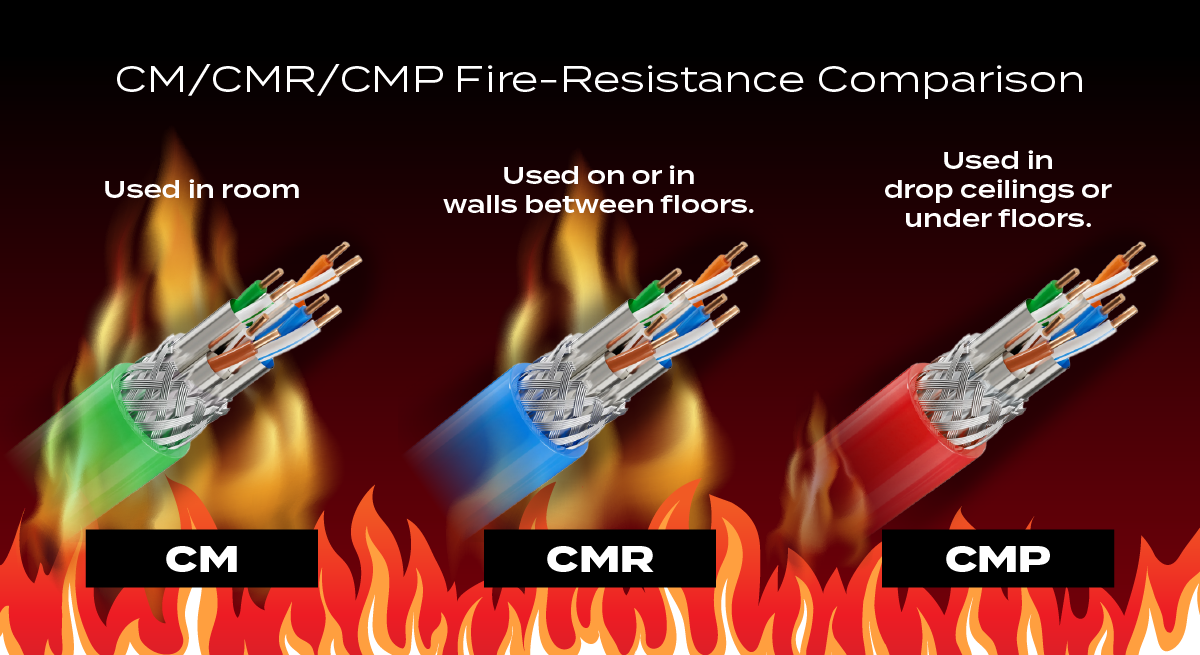

防火等級低到高依序為：CM<CMR<CMP
防火等級低到高依序為：CM < CMR < CMP



CMP（Plenum Cable）｜最高防火等級

CMP應用區域

適用於通風管道或空氣處理設備，例如天花板上方或地板下方的空氣回流系統。這些區域因為空氣流通較多，火災風險較高，因此必須選擇防火性能最佳的電纜。

CMP的規範

CMP電纜需要符合NFPA 262標準，該標準測試電纜在水平燃燒時的火焰傳播和煙霧密度。測試要求火焰傳播不能超過1.5米，且最大煙霧密度小於0.5，平均煙霧密度小於0.15。芯線由氟材料製作，這讓CMP電纜能夠在火災中減少煙霧釋放，不會擴大延燒而形成二度火源，最大提高人員逃生機率。



CMR（Riser Cable）｜樓層間垂直燃燒防火

CMR應用區域

適用於垂直線槽，如樓梯間或電梯井。這些區域通常是火災向上蔓延的通道，因此必須具備防止火焰沿著電纜快速擴散的性能。

CMR的規範

CMR電纜需符合UL 1666標準，測試電纜在垂直燃燒條件下的火焰傳播和安全性。CMR電纜主要用於樓層之間，外被料為高阻燃PVC材質，防止火焰沿著電纜快速蔓延到其他樓層，保護建築內部結構。



CM（Communications Cable）｜標準防火等級

CM應用區域

CM電纜適用於普通室內空間，例如牆壁內部或機房內的網路、電話、音頻系統等線路布設。它們雖然沒有CMP或CMR那樣高的防火性能，但仍然能夠提供基本的防火保護。

CM的規範

CM電纜需符合UL 1685標準，進行垂直燃燒測試。這類電纜的防火性能較低，通常適用於風險較低的區域，如家庭或一般辦公室內的電線佈線。

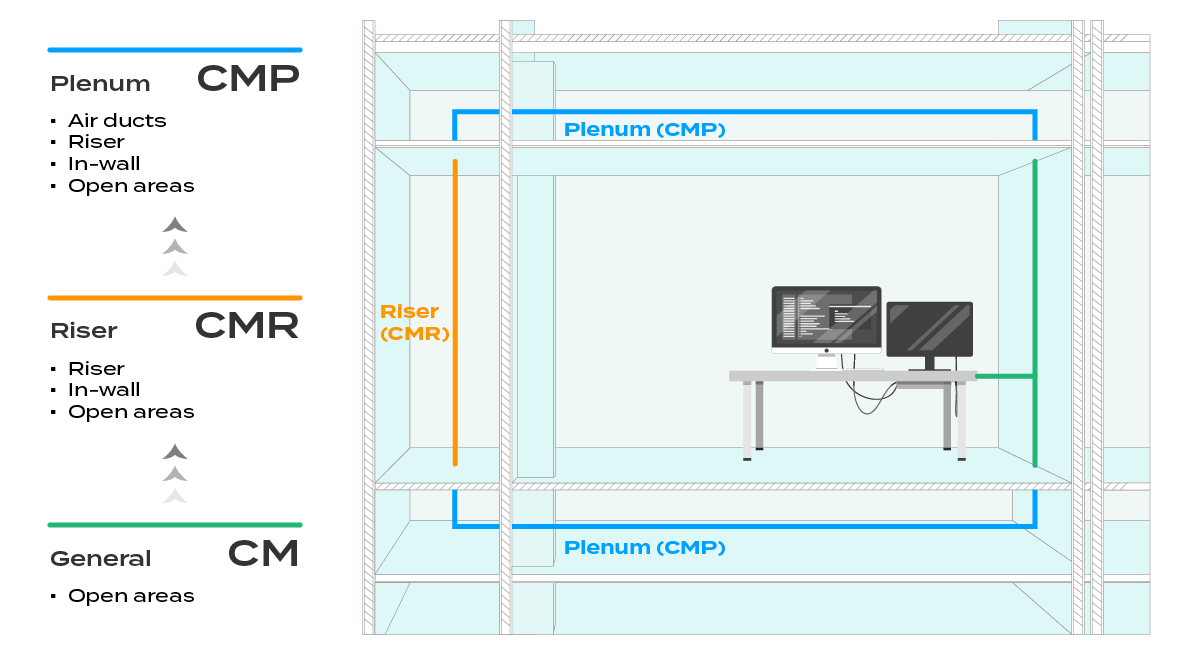

依據不同防火等級，不同為位置和場合，會使用不同線纜：CMP>CMR>CM
依據不同防火等級，不同為位置和場合，會使用不同線纜



歐洲的防火電線標準



在歐洲，防火電纜的規範與北美有所不同，並以歐盟建築產品法規（CPR，Construction Product Regulation）為基準。根據這些法規，電線電纜作為建築產品之一，必須符合防火性要求。歐洲市場銷售的電力電纜、控制通訊電纜以及光纖電纜等，都需要依據相關標準進行防火測試。

防火性能的評估依據 EN 50575:2014+A1:2016 標準進行。該標準將電纜根據火災條件下的熱釋放量、燃燒範圍和煙霧密度，分為這些防火等級：

  • B2ca：最高等級，適用於高風險場景，如隧道、機場、醫院。
  • Cca、Dca：中等防火性能，適用於一般應用，如商業大樓、購物中心。
  • Eca：基本等級，適用於低風險場景，如住家、工廠。
  • Fca：不耐然等級，適用於戶外。



這些防火等級的評定基於幾項重要的測試標準，包括：

  • EN ISO 1716：測試電纜的總燃燒熱值。
  • EN 60332-1-2：測試單根電纜在火災中的垂直火焰蔓延性能。
  • EN 50399：測試電纜的熱釋放量和冒煙量。
  • EN 61034-2：測試燃燒過程中煙霧的濃度。
  • EN 60754-2：測試燃燒氣體的酸度，檢查燃燒產物的腐蝕性。



此外，IEC 60332-1-2 和 IEC 60332-3-A~D 是針對電纜防火性能的國際標準，其中：

  • IEC 60332-1-2 測試單根電纜在燃燒時的火焰傳播性。
  • IEC 60332-3-A~D 測試成束電纜在火災中的火焰蔓延性，其中 A~D 等級表示不同的防火要求，測試重點是多根電纜束的火焰蔓延性能。



電纜防火性能國際標準：防火測試的結果，可以做為建築用線的挑選標準。萬一火災發生，才能降低傷害。
Category Certification Fire (Btu/hr) Length (ft) Test Time Test Method Application Insulation Jacket
LSOH IEC60332-1   1KW 3414btu, 60CM, 50MM↓ Based on OD, burn for 60~480 sec Vertical Equivalent to CM rating Single Cable HDPE LSOH
IEC60332-3-22 A 7 l/m 70,000btu, 3.5M, 2.5M↓ 40 min Vertical Equivalent to CMR rating Bundled Cables HDPE LSOH
IEC60332-3-23 B 3.5 l/m 40 min
IEC60332-3-24 C 1.5 l/m 20 min
IEC60332-3-25 D 0.5 l/m 20 min



總結來說，歐洲的防火電纜標準涵蓋了從單根電纜到多根電纜束的測試，並根據各種防火測試結果，對電纜進行分類和等級劃分。這些標準確保在火災發生時，建築中使用的電纜能夠大大減少火災蔓延和煙霧產生，進而保障人員安全。



如何選擇合適的防火電纜



為了避免電線火災引發的重大損失，選擇合適的防火電纜非常重要。依據建築的不同需求，從CM到CMP，每種等級的防火電纜都具備不同的性能要求。如果建築物涉及通風管道或垂直樓層電線布設，必須謹慎挑選符合 NFPA 262、UL 1666 等標準的防火電纜。

此外，隨著物聯網技術的成長，對於PoE和PoH電力傳輸的安全要求也變得愈加重要。未來的電纜選擇將不僅局限於防火性能，還需考慮電力傳輸的安全性，以應對新技術的挑戰。



物聯網（IoT）與防火電纜的未來趨勢



隨著物聯網（IoT）技術的迅速發展，PoE（Power over Ethernet）技術已成為市場上的主流。PoE技術允許透過網路線同時傳輸電力與數據，然而也帶來了電纜發熱的問題。除了PoE之外，PoH（Power over DBaseT）技術也在快速崛起，這些新興技術對電纜的耐熱性和安全性提出了更高要求。

目前，全球唯一能針對電纜電力傳輸進行安全認證的機構是UL Solutions。作為業界的領導者，萬泰已與UL密切合作，確保我們的耐燃電纜產品完全符合這些技術需求，提供卓越的安全與性能保障。

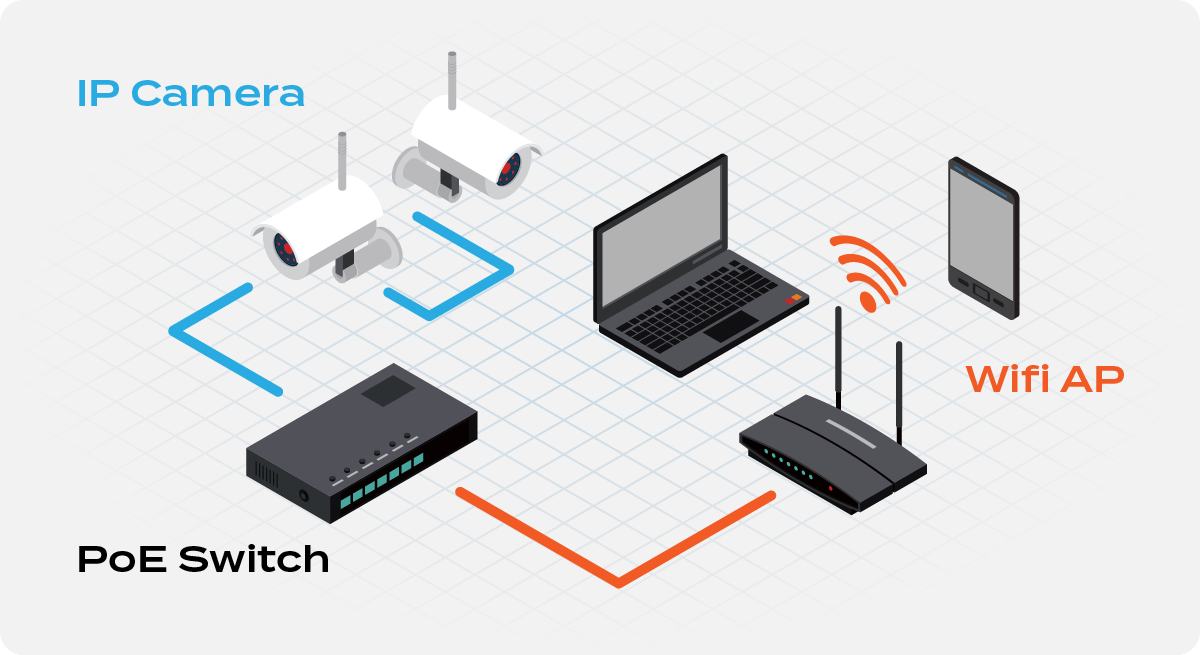

Power over Ethernet (PoE) 的裝置可以透過雙絞線來同時輸出電力與資料訊號。
Power over Ethernet (PoE) 的裝置可以透過雙絞線來同時輸出電力與資料訊號。



萬泰始終致力於提供最高品質、最新技術的電纜產品，了解更多防火電纜解決方案，請立即聯繫我們： sales@wontex.com.tw

讓萬泰為您守護電纜佈建的安全性！
